Présentation
Dans un open space, la présence des usagers n’est pas continue notamment durant les réunions, les pauses déjeuner ou la nuit. Par conséquent, la demande de ventilation est liée à la présence des occupants. Une sonde de présence positionnée sur les lieux de passage de la pièce donne la juste information sur son occupation. Ce signal est ensuite transmis à un registre motorisé afin d’adapter au mieux le renouvellement d’air.
Il est important de garder un taux minimum de renouvellement d’air dans les locaux. Les registres ne se ferment pas complètement ; ce fonctionnement est appelé “Tout ou peu”. La vitesse des ventilateurs de la centrale double flux se retrouve modulée afin de tenir la même pression de fonctionnement dans le réseau aéraulique.
Atouts France Air
+ Solution de rafraîchissement intégrée (prestation de mise en service de la solution complète).
+ Sous avis technique (modulation des débits).
+ Ajustement de l’orientation des diffuseurs sur site (customisation possible) et évolutivité (diffuseur sur plaque).
+ Possibilité de mettre des filtres à charbon actif.
Notre offre

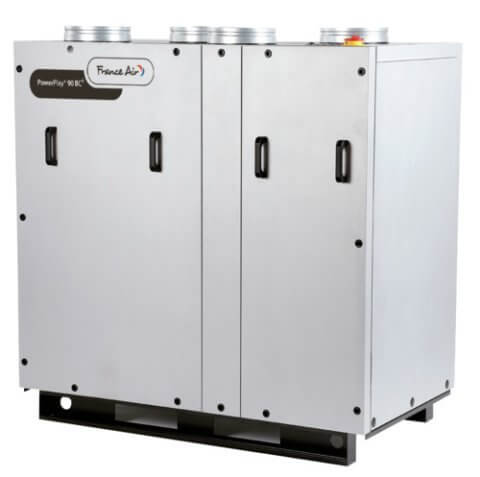

Power Play 90 bc 2
Centrale double flux régulée…
Quick Install®
Conduits spiralés et accessoires à joint…
SRC®
Caisson acoustique…
Phoni-flex®
Flexible acoustique…
CTP
Registre tout ou peu…
Diffuseur LAU Pure®
Diffuseur sur plaque linéaire à fentes…
Fonctionnement du système
Pour une ventilation individualisée des différentes pièces en utilisant une seule et même centrale double flux, la pression dans le réseau doit être maintenue quelle que soit la position des registres motorisés. Pour se faire une sonde mesure constamment la pression dans le réseau et donne l’information à la régulation afin de moduler au mieux les moto-ventilateurs.
Pour garantir le confort des occupants, une consigne de température est fixée sur l’air extrait dans les locaux. Celle-ci est contrôlée à l’aide d’une sonde présente dans la machine, et est ajustée par différents procédés tels que l’allumage de la batterie électrique pour le chauffage, l’ouverture de la vanne 3 voies ou le freecooling pour le rafraîchissement.
Pour garantir un fonctionnement automatique, il est préconisé de paramétrer un calendrier de fonctionnement dès la première mise en route. L’utilisation du calendrier permet à heure fixe, de faire démarrer ou d’arrêter la ventilation sans action sur la télécommande.
Une sortie digitale (contact sec) de la régulation est disponible pour l’avertissement à distance de tout défaut sur la machine. Ce contact est également utile pour prévenir tout encrassement des filtres afin de les remplacer et garantir un air sain.
Après paramétrage d’une consigne et d’un calendrier d’autorisation de fonctionnement, l’arrêt de l’échangeur rotatif permet un rafraîchissement des locaux par l’air extérieur plus frais, le fonctionnement est dit tout air neuf ou surventilation nocturne.
La centrale possède en natif les protocoles Modbus et Bacnet afin de remonter les informations à la supervision.
