Bien Appliquer la Norme ISO 16-890

Publiée en mai 2017, la norme ISO 16 890 remplace la norme filtration NF EN 779 depuis le 1^er juin 2018. La nouvelle norme change la manière de mesurer l’efficacité des filtres et sa dénomination (ePM_x) mais ne change pas les filtres eux-mêmes. Les fabricants doivent tester à nouveau l’efficacité de leurs filtres selon la nouvelle norme.

Champ d’application de la norme

Le champ d’application de la norme a également été modifié. Elle concerne dorénavant les filtres à air de ventilation générale, pour des applications de chauffage, de ventilation et de conditionnement d’air des bâtiments, pour des débits d’air compris entre 900 et 5 400 m³/h et des efficacités ePM1 ≤ 99 %.

Cette norme ne s’applique pas à l’hôpital, par exemple. Elle ne concerne pas non plus les filtres résidentiels, de petite dimension, pour lesquels il n’existe pas encore de norme internationale. Dans ce cas, on se réfère à la norme Eurovent 4/22 de 2015. Celle-ci permet notamment de tester les filtres de ventilation double flux (ePM₁ < 99 %, pour 70 m³/h < Q < 1 000 m³/h). Elle se réfère cependant à l’ISO 16 890 notamment en termes d’efficacité des filtres.

Deux définitions pour mieux comprendre

L’Agence pour la protection environnementale américaine (EPA) a défini deux notions permettant de caractériser la pollution par des particules de matière (PM) :

PM_x : ensemble des particules de diamètre aérodynamique inférieur à « x » micromètres (µm) mesurées avec un appareil qui présente une efficacité d’échantillonnage égale à 50 % à « x » micromètres (µm).

ePM_x : efficacité d’un filtre prenant en compte les particules de diamètre optique compris entre 0,3 et « x » micromètres (µm).

Ce que change la norme ISO 16 890

« L’objectif de la nouvelle norme est de donner l’information la plus juste possible sur les aptitudes du filtre, afin de pouvoir choisir celui qui permettra d’obtenir la filtration la mieux adaptée au besoin dans les conditions réelles », confirme Ludovic Tampere, président du groupe de travail filtration de l’air du Centre technique des industries aérauliques et thermiques (Cetiat) à Lyon.

La nouvelle norme ISO 16 890 change l’approche de la norme EN 779, en particulier sur plusieurs points :

• Elle définit un nouveau système de classement de l’efficacité des filtres ePM_x, en fonction de l’efficacité par rapport à des tailles de particules de 10, 2,5 ou 1 micron.
• Elle garantit une valeur minimale d’efficacité de 50 % (autrement, le filtre n’est pas classé)
• Elle utilise différents aérosols d’essais pour caractériser davantage de tailles de particules
• Elle utilise une nouvelle poussière d’encrassement plus proches de la réalité des particules
• Elle se base sur des pertes de charge finales plus faibles et plus conforme avec le comportement réel des filtres
• Elle utilise une nouvelle méthode de décharge électrostatique sur filtre complet (« conditionnement » du filtre)

Comment s’affiche l’efficacité d’un filtre ?

Exemple de la mesure d’un filtre :

Un exemple concret de sélection de filtre

Une fois définie la qualité d’air extérieure, par exemple OD2, et spécifiée la qualité d’air intérieure préconisée, par exemple SUP2 pour un bâtiment de bureaux, on calcule que le niveau de filtration NF EN 779 est de 88 %, selon l’efficacité moyenne, ce qui correspond à un filtre F7.

En utilisant la norme ISO 16 798 sur la Performance énergétique des bâtiments – Ventilation des bâtiments – Partie 3 (ou la préconisation Eurovent), le filtre nécessaire sera un ePM₁ 70 %. Dans la correspondance établie par France Air, ceci équivaut à un des filtres classé F8 (Attention, cette équivalence n’est pas la même pour toutes les marques ni pour tous les filtres d’une même marque). La nouvelle norme implique donc une montée en gamme.

Chez France Air, certains filtres ne sont plus commercialisés parce qu’ils ne répondaient plus aux exigences de la nouvelle norme.

France Air opère un passage en douceur

« Il n’y a pas de correspondance rigoureuse entre les anciennes classes et les nouvelles », explique Wifek Forestier, Chef produit filtration d’air France Air. « Une même référence de l’ancien classement peut aujourd’hui correspondre à plusieurs classements différents, en fonction de l’efficacité du filtre à l’issu des nouveaux essais. France Air propose un tableau de correspondance qui le montre clairement. Un filtre classé F7 avec l’ancienne norme peut très bien être dans la catégorie ePM10, ePM2,5 ou même ePM1 dans le nouveau classement, en fonction de sa performance sur ces différentes particules.

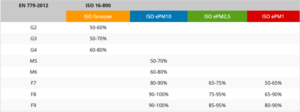

Il n’y pas de tableau standardisé de comparaison entre les deux normes. Nous proposons le tableau ci dessous.

« Même en tenant compte des progrès réalisés sur les ventilateurs, 30 % de l’énergie requise par une installation de ventilation sont imputables à la filtration. France Air propose une classification énergétique de ses filtres : la consommation annuelle est rapportée à un classement allant de A (consommation la plus faible) à E (consommation la plus élevée).

Pour un rendement énergétique optimal des installations, France Air a développé ces dernières années la gamme EcoFlow, avec une surface de media très importante, mais contenue dans des dimensions standard de filtre. »

Par exemple, un FR V EcoFlow (de dimensions 592x592x292 mm, d’efficacité F9 et avec un débit de 3400m³/h) permet de réduire la facture énergétique de 36% (et d’économiser 40 € par an). Dans la perspective d’une filtration de plus en plus fine, et donc de la superposition de filtres, ces économies sur la consommation énergétique du ventilateur pourraient devenir substantielles ! »

*Ashrae, association américaine des ingénieurs du chauffage, de la réfrigération et de l’air conditionné (American Society of Heating, Refrigerating and Air-Conditioning Engineers). Beaucoup de ses travaux font référence au niveau mondial.

**La définition de PM_x (particulate matter) définie par l’EPA (Environmental Protection Agency) désigne l’ensemble des particules de diamètre aérodynamique inférieur à x μm mesurées avec un appareil qui présente une efficacité d’échantillonnage égale à 50 % à x μm.

*** ATMO : Fédération des associations de surveillance de la qualité de l’air
