Chauffage des locaux industriels
Découvrez les règles du chauffage des locaux industriels.
Principes généraux
Il existe trois méthodes pour transmettre de la chaleur :
- Convection chauffage par air par flux forcé ou par stratification.
- Rayonnement transfert de chaleur par ondes.
- Conduction chauffage par contact.
Techniques de chauffage
A quoi sert le chauffage ?
À combattre les déperditions calorifiques :
= Déperditions statiques + Déperditions dynamiques
(pertes aux parois, toit…) (pertes dues aux infiltrations ou extractions spécifiques)
Pour le calcul réglementaire des déperditions, se référer à la norme NF EN 12831.
Choix du matériel

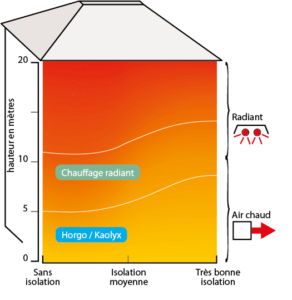

Représentation graphique du choix des techniques en fonction de la hauteur du bâtiment et de l’isolation.
Puissance à installer :
Puissance à installer (W) = V x ΔT x U
Où V est le volume du local en m3.
ΔT est l’écart entre la température extérieure la plus basse
et la température intérieure en °C.
U est le coefficient d’isolation du local qui dépend du volume
et de la qualité d’isolation du local.
Sélection rapide d’aérothermes et de déstratificateurs
Aérothermes
Le nombre et le type d’aérothermes tiennent compte de la puissance et du débit ainsi que des contraintes du local.
Afin d’économiser de l’énergie, les destratificateurs sont vivement conseillés pour les hauteurs supérieures à 6 m.
Destratificateurs
Entre 3 et 5 volumes / h quel que soit le bâtiment.
Chauffage par convection
Sélection de radiant

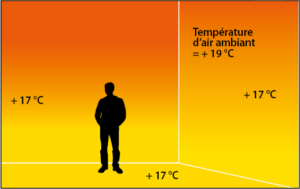

Confort
Chaque personne est sensible à la température résultante. Cette température est la moyenne entre la température ambiante et la température des parois.
Économie d’énergie
La température ambiante pouvant être abaissée de 3 °C sans modifier le confort des personnes, le chauffage par rayonnement permet des économies d’énergie pouvant aller jusqu’à 30 % par rapport au système tout air.
Choix du matériel : détermination du nombre d’appareils
Il faut donc calculer le nombre et la disposition des panneaux
de manière à obtenir une répartition homogène au sol.
Les fiches techniques des produits indiquent le nombre d’appareils
en fonction de leur implantation.
Vérification de la puissance
Vérifier que la puissance totale des N radiants est supérieure à la puissance nécessaire. Sinon utiliser des modèles avec des puissances supérieures.
Cette approche budgétaire simplifiée doit être validée techniquement.
Réglementation chauffage
Les responsables d’établissement ont la charge d’appliquer l’ensemble des textes réglementaires concernant le chauffage de leurs locaux.
Code du travail
Article R 4223-13 :
“Les locaux fermés affectés au travail sont chauffés pendant la saison froide. Le chauffage fonctionne de manière à maintenir une température convenable et à ne donner lieu à aucune émanation délétère.”
Article R 4213-7 :
Précise qu’il faut adapter la température en fonction des méthodes de travail et des contraintes physiques supportées par les travailleurs. Précise les fourchettes de température acceptables en fonction de l’activité des personnes et de la tenue vestimentaire.
Cet arrêté traite du cas particulier des entrepôts couverts soumis à autorisation :
« Le chauffage des entrepôts et de leurs annexes ne peut être réalisé que par eau chaude… Les systèmes de chauffage par aérotherme à gaz ne sont pas autorisés dans les cellules de stockage ».
Le livret n° 5 « chauffage – ventilation - installations au gaz », présente une série de dispositions applicables aux ERP.
- CH 1 à 4 : généralités.
- CH 5 à 12 : implantation des appareils.
- CH 13 à 17 : stockage des combustibles.
- CH 28 à 40 : traitement d’air et ventilation.
- CH 44 à 56 : appareils indépendants de production et d’émission de chaleur, dont l’article CH 53 relatif aux aérothermes, tubes rayonnants et panneaux radiants à gaz.
- CH 57 à 58 : entretien et vérification.
- Les fiches 5.12 à 5.14 présentent les types de chauffage autorisés selon les types d’ERP.
- La fiche 5.19 (GZ20 à GZ25) traite de l’aération et de la ventilation des locaux.
- La fiche 5.20 exige le marquage CE des appareils à gaz.
