La ventilation ATEX
Tout savoir sur les règles concernant la ventilation ATEX.
L’ATEX en bref
La Directive 2014-34/UE (transposée en droit français par le décret 2015-799 du 01/07/15) : pour les constructeurs.
Elle définit des exigences techniques essentielles pour les matériels et les moyens (évaluation des appareils par un organisme agrée, contrôle et suivi de la fabrication…) permettant de prouver leur conformité.
La Directive 99/92/CE (transposée par les décrets 2002‑1553 et 2002-1554) : pour les utilisateurs.
Elle impose a l’employeur d’évaluer, en classant ses locaux en différentes zones, les risques de présence d’atmosphère explosive et d’utiliser des catégories de matériels ATEX adaptées a ces zones.
Qu’est-ce qu’une atmosphère explosive ?
Une atmosphère explosive est définie comme un mélange avec l’air :
- de substances inflammables sous forme de gaz, vapeurs, brouillards ou poussières,
- dans les conditions atmosphériques,
- dans lequel, après inflammation, la combustion se propage à l’ensemble du mélange non brûlé.
Si un des points de cette définition n’est pas satisfait, les produits
ne sont pas soumis à la directive 2014-34/UE.
Les zones ATEX
Dans quelles conditions le risque d’explosion existe-t-il ?
3 conditions doivent être réunies :
- La concentration dans l’air de la substance dangereuse est comprise entre une valeur minimale LIE (limite inférieure d’explosivité) et maximale LSE (limite supérieure d’explosivité).
- Il existe une source potentielle d’inflammation du mélange explosif qui possède une énergie suffisante LME (énergie minimale d’inflammation) ou une température suffisamment élevée pour atteindre le Point Éclair (supérieure à la température d’auto-inflammation du mélange).
- Le mélange explosif se trouve dans un volume confiné.
Comment s’assurer de la conformité du matériel ATEX ?
La déclaration CE de conformité :
Elle est établie par le fabricant et doit accompagner chaque produit ou lot de produits identiques.
Le marquage du matériel :
Il est obligatoire et doit figurer sur chaque matériel de manière lisible et indélébile. Il précise le type de matériel ATEX et dans quelles conditions il peut être employé.

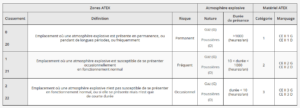

Quel matériel ATEX, pour quelle zone ?
Il incombe au chef d’établissement de déterminer le risque ATEX au sein de ses locaux.
Que signifie le marquage ?
II 2 G Ex h II B T4 GbCE : Marquage CE
0080 : Numéro de l’organisme intervenu dans la procédure de contrôle de la fabrication 0080 INERIS - 0081 LCIE
: Marque distinctive européenne : matériel pour atmosphère explosive
II Groupe produit
I : Mines
II : Industries (de surface)
2 : Catégorie produit
1 : pour zone 0 ou 20 (utilisable en zones 1, 21, 2 et 22)
2 : pour zone 1 ou 21 (utilisable en zone 2 ou 22)
3 : pour zone 2 ou 22
G : Gaz D Poussières
Ex : Protection contre les explosions
h : Mode de protection
Assemblage :
h : assemblage compatible avec le mode de protection du moteur
Moteurs :
d : enveloppe antidéflagrante
e : enveloppe avec sécurité augmentée
II B : Groupe d’explosion
Gaz :
– IIA pour gaz de type
Ammoniaque – Ethane – Méthane – Propane – Éthanol – Butane – Diesel fioul – Acétaldéhyde
– IIB pour gaz IIA ou gaz de type
Gaz de ville – Ethylène – Sulfure d’hydrogène – Éthylglycol – Ethyl ether
– II C pour gaz IIA, IIB ou gaz de type
Hydrogène – Acétylène – Sulfure de carbone
Poussières :
– IIIA pour poussières de type : particules combustibles
– IIIB pour poussières de type : poussières non conductrices
– IIIC pour poussières de type : poussières conductrices
T4 : Classe de température. Tmax de surface du produit. Elle doit être inférieure à la température d’auto inflammation du gaz.
– T 1 < 450 °C
Ammoniac – Ethane – Méthane – Propane – Gaz de ville – Hydrogène
– T2 < 300 °C
Éthylalcol – Butane – Ethylène Acétylène
– T3 < 200 °C
Diesel fioul – Éthylglycol Sulfure d’hydrogène
– T4 < 135 °C
Acétaldéhyde – Éthyl ether
– T5 < 100 °C
– T6 < 85 °C
Sulfure de carbone
Pour les produits de la catégorie « poussières »,
la température est directement renseignée.
Exemple : T135 °C.
Gb EPL (Equipement Protection Level = niveau de protection d’appareils).
Gaz :
Ga : II1G
Gb : II2G
Gc : II3G
Poussière :
Da : III 1D
Db : III 2D
Dc : III 3D
